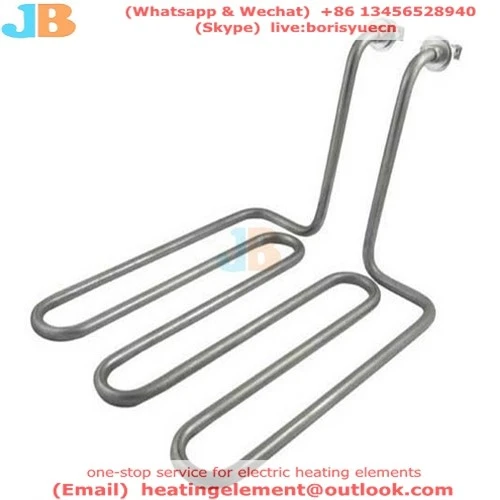

Výpočet výkonu elektrické topné trubky a výběru kabelu
Příklad výpočtu:
Jsou zde 4 elektrické topné trubice, napětí 220V, výkon je 3000W dvě, 4000W jedna a 6000W resp. Pokud se použije dohromady, kolik metrů čtverečních celkového kabelu zabere? Pokud používáte pouze 10 kW, kolik metrů čtverečních stojí celkový kabel?
Nyní zkouším 1 3KW topnou trubici, používám 4 čtvereční účty za elektřinu a zjišťuji, že účet za elektřinu je trochu vyšší.
Odpověď:
220v3kw×2 plus 4kw×1 plus 6kw×1=16kw
16kw 16 plochý
Pokud se jedná o drát s měděným jádrem, může plocha průřezu na čtvereční milimetr bezpečně projít jmenovitým proudem 4--5A; V jednofázovém obvodu 220V na každý 1KW výkonu je jeho proud asi 4,5A, v třífázovém symetrickém obvodu 380V na každý 1KW výkonu je jeho proud asi 2A, výše uvedené hodnoty lze vypočítat fyzickým výpočetní vzorec Výsledky jsou velmi blízko, takže elektrikáři v práci, aby si nevzpomněli na ty "nemotorné" výpočetní vzorce, jen si pamatujte, že mohou být. Potom podle tohoto algoritmu je známo, že měděný drát na 1 milimetr čtvereční plochy průřezu, pokud je použit v jednofázovém obvodu 220 V, může bezpečně přenášet proud procházející zátěží 1 kW a pokud je použit ve třífázovém obvodu. -fázově vyvážený obvod zátěže (jako je elektrický motor), může bezpečně přenášet proud procházející zátěží 2,5 kW.
Při 220 voltech odpovídá 1000 wattů proudu přibližně 3,966 ampérům až 4 ampérům
Při 380 voltech odpovídá 1000 wattů proudu 1 998 ampérům až 2 ampérům
